Dreharmwickler

Modell SPIN

Dreharmwickler

Modell SPIN

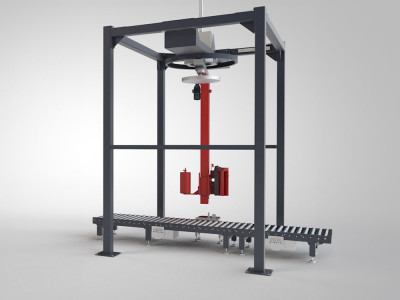

Das Stretchwickelsystem SPIN ist das vielseitigste automatische Dreharmwickler von unserem Partner DNC als 4-Säulen-Konstruktion. Es arbeitet vollautomatisch und wird bei Kunden eingesetzt, die eine große Anzahl an Paletten für den Transport sichern müssen und den Wickler in Linien integrieren.

  • Vollautomatischer Dreharm-Stretchfolienwickler für die Montage des Wicklers über einer angetriebenen Fördertechnik
  • Der Dreharm ist frei schwebend mit verfahrbarem Folienkopf (stehendes Packgut)
  • Der Antrieb des Dreharmes ist über Frequenzumformer regelbar.
  • Die Vertikalbewegung des Folienschlittens ist über Frequenzumformer regelbar.
  • Die max. Umdrehungsgeschwindigkeit des Folienschlittens beträgt 25 U/ min.
  • Die Vorreckung der Folie erfolgt unabhängig von der Ladung über ein spezielles Vorrecksystem und beträgt in der Standardausführung 300 % (durch standardmäßig mitgelieferte Zahnradsätze lässt sich die Vorreckung auf 150%, 200% oder 250% verändern).
  • Das Folienende wird automatisch nach Beendigung des Wickelvorganges verschweißt.
  • Bei Folienende bzw. Folienriss erfolgt ein Signal und die Maschine stoppt automatisch

Maschineninformationen

Ich habe Interesse an der Maschine

Stellen Sie Ihre Frage

Stellen Sie Ihre Frage bezüglich Dreharmwickler - SPIN



Technik

Steuerung: Panasonic, Mitsubishi
Display: Kinco
Frequenzumrichter: ABB, Mitsubishi
Getriebemotoren: Transtecno Tercesa
Schütze: Siemens, EATON
Endschalter: Pizzatto, Giovenzana
Sicherheitsrelais: Siemens
Relais: Finder, Omron
Klemmen: Weidmüller, Phoenix Contact
Pneumatik: SMC
Fotozellen: Leuze, MD Microdetectors, Sick
Spannung: 230/400V, 3Ph + N + PE, 50 Hz
Leistung: 4,0 kW
Druckluftanschluß: 6 +/- 1 bar
Luftverbrauch: 120 l/Zyklus
Schutzklasse: IP-54

Optionen

  • Automatische Deckblattaufleger COVER
  • 2-motorisches Prestretch-System
  • Mast für Wickelhöhe bis 3.400 mm
  • Dreharmdurchmesser bis 2.500 mm
  • Fördertechnikbelastung bis 3.000 kg
  • Motorische Niederhalter (runde oder eckige Platten)
  • Steuerung Siemens S7-1200
  • HMI Siemens KTP 700
  • Frequenzumrichter Siemens oder SEW
  • On-Line-Assistence-Kit
  • 90° Ausschleusung
  • Sicherheitsfotozellen (Muting)
  • Schutzgitter
  • Sonderschlitten für Jumborollen
  • Sonderschlitten für 2 Folienrollen
